Mit der kontinuierlichen Verbesserung der modernen Industriegeräte werden die Leistungsanforderungen für mechanische Komponenten immer höher. Insbesondere in den Bereichen Engineering -Maschinen, Windstromerzeugung, medizinische Geräte und Luft- und Raumfahrt muss das Schlimmungssystem nicht nur extrem hohe Lasten standhalten, sondern auch eine extrem hohe Rotationsgenauigkeit sicherstellen. Wie man unter hohen Lastbedingungen eine präzise Rotation aufrechterhält, ist zu einem zentralen Thema der Sorge in der Branche geworden.
Als Hochleistungs-Schlimmungskomponente ist der Vier-Punkte-Kontakt-Slwing-Ring aufgrund seines einzigartigen strukturellen Designs und seiner hervorragenden Leistung allmählich der Schlüssel zur Lösung dieses Problems. Mit seiner "präzisen mechanischen Verteilung" und "kompaktes strukturelles Design" erreicht es eine extrem hohe Rotationsgenauigkeit und gewährleistet die Tragfähigkeit und wird zu einer unverzichtbaren geheimen Waffe für hochwertige mechanische Geräte.
1. Was ist der Vier-Punkte-Kontakt-Slwing-Ring ?
1.1. Grundkonzeptanalyse
Das Slwing -Lager ist ein mechanisches Gerät, das in Geräten weit verbreitet ist, für die Drehunterstützung und Lastübertragung erforderlich sind. Es besteht normalerweise aus einem inneren Ring, einem äußeren Ring und einem Rollelement, das die Rolle der Stützung des rotierenden Teils und der Übertragung der Last spielt. Das Kernmerkmal des Vier-Punkte-Kontakts-Ring-Ringes ist der einzigartige "Vier-Punkte-Kontakt" -Roll-Element-Arrangement.

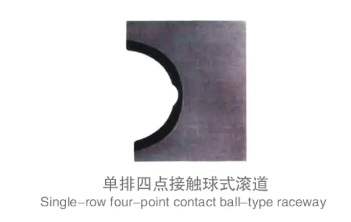

Der sogenannte "Vier-Punkte-Kontakt" bedeutet, dass eine einzelne Reihe von Stahlkugeln die Rille an vier Punkten auf den inneren und äußeren Ringen kontaktiert. Dieses Design ermöglicht es jedem Rolling-Element, gleichzeitig zwei Punkte Druck aus den inneren und äußeren Ringen für insgesamt vier Kontaktpunkte zu tragen. Diese Struktur optimiert die Lastverteilung und verbessert die tragende Kapazität und die Rotationsstabilität.
1.2. Unterschiede zwischen Vier-Punkte-Kontakt und traditionellen Strukturen
Herkömmliche Schlägerlager verwenden hauptsächlich Dreipunkt- oder Mehrpunktkontaktstrukturen. Obwohl sie eine bestimmte Last tragen können, sind sie in der Struktur komplex und schwer herzustellen. Darüber hinaus ist die mechanische Verteilung aufgrund unterschiedlicher Kontaktpunkte nicht gleichmäßig, was leicht zu lokaler Spannungskonzentration führen kann.
Im Gegensatz dazu erreicht die Vier-Punkte-Kontaktstruktur den Effekt der Optimierung der Lastverteilung durch Reduzierung der Anzahl der Kontaktpunkte. Das Design einer einzelnen Reihe von Stahlkugeln vereinfacht nicht nur die Struktur, sondern reduziert auch die Gesamthöhe der Komponenten und erleichtert das kompakte Design der Geräte. Gleichzeitig ermöglicht der Vier-Punkte-Kontakt das Nimmlager, axiale Kraft, radiale Kraft und Umkippmoment zu widerstehen, und verfügt über eine multifunktionale tragende Kapazität.
1.3. Multifunktionales Design
Der Vier-Punkte-Kontakt-Schlimmungsring integriert mehrere mechanische Anforderungen. Sein Design kann nicht nur den axialen Druck von bis zu mehreren Tonnen standhalten, sondern auch radiale Belastungen und umkippende Momente dispergieren, was sicherstellt, dass die Ausrüstung unter komplexen Arbeitsbedingungen weiterhin einen stabilen und effizienten Betrieb aufrechterhalten kann.
Dieses multifunktionale tragende Designkonzept macht es zu einem unverzichtbaren rotierenden Kern in verschiedenen großflächigen Maschinen und Präzisionsgeräten sowie einer Brücke, die Strom und Bewegung verbindet.
2. Wie erreicht das strukturelle Design eine hohe Belastung?
2.1. Der Kraftmechanismus von Einreihenstahlkugeln und Rillen
Der Kraftkern des Vier-Punkte-Kontaktsnetzrings liegt in der "Vier-Punkte" -Kontaktmethode zwischen den Einreihenstahlkugeln und den inneren und äußeren Ringrillen. Jede Stahlkugel ist gleichmäßig um das Nimmlager verteilt, und seine Kontaktpunkte mit den inneren und äußeren Ringen bilden eine stabile Kraftstruktur.
Der größte Vorteil dieses Kraftmechanismus besteht darin, dass die komplexe Last gleichmäßig auf jedes Rolling -Element verteilt ist, wodurch Müdigkeitsschäden vermieden werden, die durch übermäßige lokale Kraft verursacht werden. Die Stahlkugeln bilden einen relativ starren Lastübertragungsweg über vier Kontaktpunkte, was die Lastgrenze effektiv verbessert.
2.2. Materialauswahl und Verarbeitungstechnologie
Die Realisierung einer hohen Belastungskapazität ist untrennbar mit der Optimierung von Nimmlagermaterialien verbunden. Hochfestes Legierungsstahl wird normalerweise als Hauptmaterial verwendet und unterliegt einer speziellen Wärmebehandlung, um seine Härte und Ermüdungsbeständigkeit zu verbessern. Der Wärmebehandlungsprozess stellt sicher, dass die Härteverteilung der Stahlkugel und der Rillenfläche gleichmäßig ist und einen frühen Verschleiß aufgrund lokaler Überlagern verhindert.
Präzisionsbearbeitung ist ebenfalls ein wichtiger Bestandteil der Gewährleistung der Leistung. Die Verarbeitung der Rille muss extrem hohe Rundheit und Oberflächenrauheitsstandards erfüllen, um die perfekte Passform zwischen der Stahlkugel und der Rille zu gewährleisten und die Verschleiß von Mikrobewegungen zu verringern.
2.3. Optimieren Sie die Schmier- und Versiegelungsstruktur
Die Gestaltung des Schmiersystems hat einen großen Einfluss auf die Lebensdauer und Leistung des Vier-Punkte-Kontaktsnetzrings. Ein angemessenes Schmierfett kann den Reibungskoeffizienten effektiv reduzieren, Verschleiß und Wärme reduzieren und die Rotationseffizienz verbessern.
Gleichzeitig verhindert die Optimierung der Versiegelungsstruktur, dass Staub, Feuchtigkeit und andere Verunreinigungen in das Innere eintreten, wodurch die Verschlechterung des Schmierfetts und der verschärften Verschleiß verhindert wird. Hochleistungsdichtungen können in verschiedenen rauen Umgebungen luftdicht aufrechterhalten und den Wartungszyklus der Geräte verlängern.
3. Wie kann man eine präzise Rotationskontrolle erreichen?
3.1. Geometrische Präzisionskontrolle und Fertigungsfehlermanagement
Die Grundlage der präzisen Rotation ist eine hohe geometrische Präzisionskontrolle hoch. Während des Herstellungsprozesses des Vier-Punkte-Kontaktsnimmungsrings müssen die Rundheit der inneren und äußeren Ringe, die Form des Raceway und die dimensionalen Toleranzen der Stahlkugeln streng kontrolliert werden.
Axiale und radiale Runout sind Schlüsselparameter, die die Rotationsgenauigkeit beeinflussen. Durch präzise Messung und Einstellung kann der Runout-Fehler auf Mikronebene gesteuert werden, um sicherzustellen, dass der rotierende Teil stabil und jitterfrei ist.
3.2. Reibungs- und Rotationswiderstandsoptimierung
Reibung während der Rotation ist ein wichtiger Faktor, der die Effizienz und Genauigkeit beeinflusst. Oberflächenbehandlungstechnologien wie Nitring und Sprühen werden auf die Oberfläche von Stahlkugeln und Rillen aufgetragen, die den Reibungskoeffizienten erheblich verringern können.
Die Auswahl und Aufrechterhaltung von Schmiermitteln ist ebenso wichtig. Hochwertiges Schmierfett reduziert nicht nur den Verschleiß, sondern reduziert auch den Energieverlust und sorgt dafür, dass die Glätte und Reaktionsempfindlichkeit der Rotation sichergestellt wird.
3.3. Technische Anforderungen für die Installationsanpassung
Die Installationsqualität steht in direktem Zusammenhang mit der Rotationsgenauigkeit. Die Montageoberfläche muss extrem hohe Flachheit und Vertikalität aufweisen, und die Bolzenvorspannung sollte gleichmäßig sein und die Standards erfüllen, um Verformungen und Lösen zu verhindern.
Das angemessene Design der passenden Toleranz sorgt für die perfekte Übereinstimmung zwischen dem Vier-Punkte-Kontakt-Schlammring und anderen Teilen der Ausrüstung, vermeidet Lücken und Schütteln während des Betriebs und der Gewährleistung der Gesamtleistung der Geräte.
4. Tatsächliche Leistung in wichtigen Anwendungsbereichen
4.1. Ingenieurberechtigter Feld
In schweren Maschinen wie Turmkranen und Baggern werden häufig Vier-Punkte-Kontaktverträge verwendet. Sie gewährleisten immer noch die Schlupfstabilität der Geräte unter hohen Belastungen, dynamischen Auswirkungen und komplexen Arbeitsbedingungen.
Insbesondere in der Neigungsplattform des Kranes kann die Vier-Punkte-Kontaktstruktur dem umkippenden Moment und der Aufprallbelastung effektiv widerstehen und die Sicherheit und Zuverlässigkeit des Hebevorgangs sicherstellen.
4.2. Hohe Zuverlässigkeitsleistung in Windkraftsystemen
Das Giersystem der Windenergie -Erzeugungsgeräte muss die Richtung häufig einstellen und riesige und variable Lasten tragen. Mit seiner hohen tragenden Kapazität und der präzisen Slwing-Fähigkeit sorgt der Vier-Punkte-Kontakt-Schlimmungsring für die Stabilität der Windkraftanlage während des langfristigen Betriebs.
Darüber hinaus sorgen seine hervorragende Versiegelungsleistung und Wetterbeständigkeit dafür, dass sich die Ausrüstung an das komplexe Klimaumfeld im Freien anpassen, die Wartungsfrequenz reduzieren und die Betriebskosten senken können.
4.3. Präzisionsanforderungen in medizinischen und Automatisierungsszenarien
Moderne medizinische Geräte wie CT -Scanner und Roboterarme erfordern eine extrem hohe Rotationsgenauigkeit und Stabilität von rotierenden Teilen. Die hochpräzisen Rotation und Mikrobewegung des Vier-Punkte-Kontakts mit dem Kontakt mit dem Vier-Punkte-Kontakt für medizinische Geräte und industrielle Automatisierung.
Die Positionierung und Rotationskontrolle der Geräte auf Mikronebene gewährleistet eine qualitativ hochwertige Leistung der medizinischen Bildgebung und die automatisierte Produktion.
4.4. Luft- und Raumfahrt- und militärische Anwendungen
Luft- und Raumfahrt- und Militärgeräte arbeiten häufig in extremen Umgebungen. Der Vier-Punkte-Kontakt-Schlimmungsring entspricht den strengen Anforderungen an Temperaturfestigkeit, Schwingungswiderstand und hohen Sicherheitsfaktor mit seinen starken strukturellen Stabilitäts- und Materialeigenschaften.
Seine hochpräzisen Rotation stellt sicher, dass Geräte wie Raketenstartplattformen und Radar-Turntables sich unter Hochdruckumgebungen genau bewegen können, um die Zuverlässigkeit und Sicherheit der Ausführung von Ausrüstungsmission zu gewährleisten.
5. Wie wird der Vier-Punkte-Kontakt-Schlimmungsring zum Kern der Leistung?
Der Vier-Punkte-Kontakt-Schlimmungsring erzielt eine perfekte Kombination aus hoher Belastung und hochpräziser Rotation mit seiner einzigartigen strukturellen Konstruktion, bevorzugten Materialien und exquisiten Herstellungstechnologie. Es kann nicht nur den Einflüssen multidirektionaler Kräfte unter komplexen Lastbedingungen standhalten, sondern auch eine stabile und glatte Drehung gewährleisten.
In vielen High-End-Feldern wie technischen Maschinen, Windkraft, medizinischer Versorgung und Luft- und Raumfahrt ist der Vier-Punkte-Kontakt-Slwing-Ring zu einer Schlüsselkomponente, um die Leistung und Zuverlässigkeit der Geräte zu verbessern. Mit seiner stabilen, präzisen und effizienten Leistung treibt sie die mechanische Fertigungsindustrie auf ein höheres Niveau.
Mit der kontinuierlichen Weiterentwicklung der intelligenten Fertigung und der grünen Industrie wird der Vier-Punkte-Kontakt mit dem Vier-Punkte-Kontakt weiterhin eine wichtige Rolle spielen, wodurch mehr Innovationen und Durchbrüche in mechanische Schlägersysteme eingebracht werden und dazu beitragen, effizientere und präzisere mechanische Bewegungssteuerung zu erzielen.
