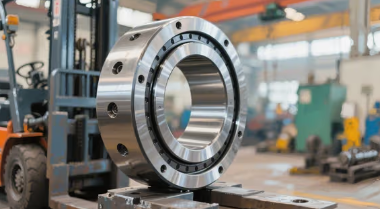

SRxxBx-x Doppelreihige Gabelstapler-Seitenrollen mit Kugel

● Auswahl des Lagerspiels des Gabelstaplermastlagers
Gabelstaplermastlager sind meist Radialkraftlager, die im Allgemeinen kein axiales Spiel erfordern, für das radiale Spiel müssen jedoch strenge Anforderungen gelten. Unter normalen Umständen wählen Lager mit Rillenkugelstrukturen „0 Gruppen“ oder „3 Gruppen“. Spiel, während Rollenlager meistens das Spiel „3 Gruppen“ wählen. (Referenz auf JB/T7360)

● Maßgenauigkeit und Oberflächenrauheit des Gabelstaplermastlagers
Der Innenring der Gabelstaplerlager muss auf die Welle abgestimmt sein. Toleranz und Rauheit werden normalerweise entsprechend den Anforderungen von PO-Lagern ausgewählt. Andere Abmessungen richten sich nach dem tatsächlichen Bedarf. Im Allgemeinen beträgt die Toleranz des Außendurchmessers des Außenrings „0/-0,10 mm“ bis „0/-0,20 mm“ und die Toleranz der Außenringbreite beträgt ±0,20 mm bis ±0,30 mm. (Bezug auf JB/T7360)

● Auswahlprinzipien für Gabelstaplermastlager
Bei der Auswahl der Mastlager sind folgende Grundsätze zu beachten:
① Bestimmen Sie die Außenabmessungen des Lagers entsprechend den Strukturabmessungen des Gabelstaplermasts.
② Entsprechend der Tonnage des Gabelstaplers wird die Innenstruktur ausgewählt Verweis auf die statische Nennlast des Lagers;
③ Um eine ausreichende Festigkeit des Lagers zu gewährleisten, muss die Dicke des Lagerrings bei der Konstruktion vollständig berücksichtigt werden.
④ Angemessene Auswahl der Härte des Lagermaterials und der Einbaugröße.
