Großhandel OEM/ODM WDL-010-xx-x Vierpunkt-Kontakt-Drehkranz Typ L

Heim / Produkt / Großwälzlager / WDL-010-xx-x Vierpunkt-Kontakt-Drehkranz Typ L

WDL-010-xx-x Vierpunkt-Kontakt-Drehkranz Typ L

Wärmebehandlung der Laufbahn eines Großwälzlagers
Im Allgemeinen sollte die Großwälzlagerlaufbahn einer Induktionshärtung unterzogen werden. Die Form der Härtungsschicht wird wie folgt dargestellt:
Einbautipps für Großwälzlager:
1. Vor der Installation müssen die Installationsreferenzfläche und die Installationsebene der Halterung gereinigt werden, um Ölflecken, Grate, Farben und andere Fremdkörper zu entfernen.
2. Das weiche Abschreckband der Kugelbahn (äußere Markierung „S“ oder verschlossenes Loch) muss in einem Bereich ohne Belastung oder in einem Bereich mit einmaliger Belastung platziert werden.
3. Nachdem das Großwälzlager an seinen Standort gehoben wurde, überprüfen Sie die Ebenheit der Befestigungsebene mit einer Fühlerlehre. Wenn eine Lücke vorhanden ist, sollte diese erneut bearbeitet werden. Wenn es nicht bearbeitet werden kann, kann es mit Kunststoff oder lokalen Dichtungen gefüllt werden, um eine Verformung des Trägers nach dem Anziehen der Schraube zu verhindern und die Leistung des Großwälzlagers zu beeinträchtigen.
4. Bevor die Montageschraube festgezogen wird, stellen Sie das Seitenspiel entsprechend dem höchsten Punkt des Radialschlags des Teilkreises des Zahnrads ein (drei Zähne mit blauen Markierungen) und überprüfen Sie das Seitenspiel an allen Zahnkränzen, nachdem die Schraube festgezogen wurde.

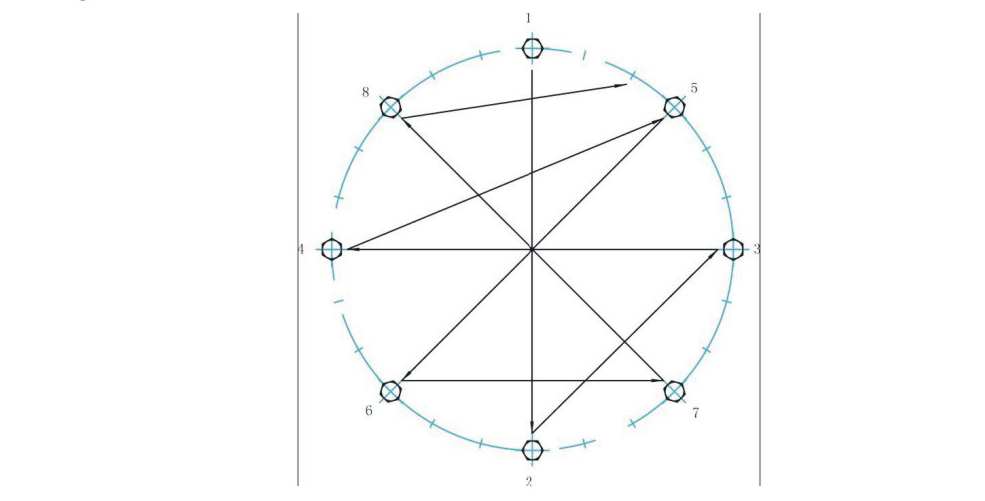

5. Das Anziehen der Schrauben muss symmetrisch und kontinuierlich in 180°-Richtung erfolgen. Abschließend muss noch einmal durchgefahren werden, um sicherzustellen, dass die Schrauben am Umfang die gleiche Voranzugskraft haben, wie in der folgenden schematischen Darstellung dargestellt.
+86-513-80311111 / +86-15050632597
kontaktieren Sie uns
VORHERIGE: WDC-013-xx-x Vierpunkt-Drehverbindung mit Innenverzahnung NÄCHSTEN:WDL-011-xx-x Vierpunkt-Kontakt-Drehkranz Typ L
  • Parameter
  • Dimension
  • Holen Sie sich ein kostenloses Angebot

Lager Nr. Abmessung (mm) Gewicht (kg) Ref. NEIN
D d1 d2 D D1 D2 H C C1 B B1 N-M N1-M1 G
WDL-010-0311-01 204 232 269 418 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07002
WDL-010-0311-02 205 H8 232 269 417 h8 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07003
WDL-010-0314-01 204 232 275 418 390 353 56 46 12 46 12 8-Φ18 12-Φ18 2/2-M8*1 17 FUN 418 20 00 CC LM
WDL-010-0411-01 304 332 368 518 490 454 56 46 12 46 12 8-Φ18 12-Φ18 4/4-M8*1 25 23-0411-01
WDL-010-0411-02 304 332 369 518 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07012
WDL-010-0411-03 305 H8 332 369 517 h8 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07013
WDL-010-0414-01 304 332 372 518 490 456 56 47.5 12 47.5 12 8-Φ18 12-Φ18 4/0-M6*1 23.5 010.20.0414A
WDL-010-0414-01 304 332 375 518 490 453 56 46 12 46 12 8-Φ18 12-Φ18 4/0-M8*1 23.5 FUN 505 20 00 CC LM
WDL-010-0541-01 434 462 498 648 620 584 56 46 12 46 12 10-Φ18 14-Φ18 4/4-M8*1 34 23-0541-01
WDL-010-0541-02 434 462 499 648 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07022
WDL-010-0541-03 435 H8 462 499 647 ha 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07023
WDL-010-0541-04 434 462 498 648 620 584 56 44.5 10.5 44.5 10.5 10-Φ18 14-Φ18 / 010.20.0541.A
WDL-010-0544-01 434 462 505 648 620 583 56 46 12 46 12 10-Φ18 14-Φ18 4/0-M8*1 31 FUN 650 20 00 CC LM
WDL-010-0641-01 534 562 598 748 720 684 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 40 23-0641-01
WDL-010-0641-02 534 562 599 748 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07032
WDL-010-0641-03 535H8 562 599 747 h8 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07033
WDL-010-0644-01 534 562 602 748 720 683 56 46 12 46 2 12-Φ18 16-Φ18 4/0-M8*1 36.5 FUN 750 20 00 CC LM
WDL-010-0741-01 634 662 698 848 820 784 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 46 23-0741-01
WDL-010-0741-02 634 662 699 848 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07042
WDL-010-0741-03 635 H8 662 699 847 er 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07043
WDL-010-0744-01 634 662 705 848 820 783 56 46 12 46 12 12-Φ18 16-Φ18 4/0-M8*1 43 FUN 850 20 00 CC LM
WDL-010-0841-01 734 762 798 948 920 884 56 46 12 46 12 14-Φ18 18-Φ18 4/4-M8*1 52 23-0841-01
WDL-010-0841-02 734 762 799 948 920 883 56 44 12 44 12 14-Φ18 18-418 4/0-M8*1 52 90-20 0841/0-07052
WDL-010-0841-03 735H8 762 799 947 h8 920 883 56 44 12 44 12 14-Φ18 18-Φ18 4/0-M8*1 52 90-20 0841/0-07053
WDL-010-0844-01 734 762 805 948 920 883 56 46 12 46 12 14-Φ18 18-Φ18 4/0-M8*1 48 FUN 950 20 00 CC LM
WDL-010-0941-01 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 58 23-0941-01
WDL-010-0941-02 834 862 899 1048 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07062
WDL-010-0941-03 835 H8 862 899 1047 h8 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07063
WDL-010-0941-04 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 2/0-R2-1/4-19 58 010.20.0941.A
WDL-010-0944-01 834 862 905 1048 1020 983 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 53 FUN 1050 20 00 CC LM
WDL-010-0955-01 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 131 90-32 0955/0-06015
WDL-010-0955-02 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 131 FUN 1100 32 00 CC LM
WDL-010-1055-01 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 145 90-32 1055/0-06025
WDL-010-1055-02 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 145 FUN 1200 32 00 CC LM
WDL-010-1090-01 984 1013 1055 1198 1168.5 1127 56 45.5 12 45.5 12 18-Φ17,5 24-Φ17,5 0/2-M6*1 010.14.1090.A
WDL-010-1091-01 984 1012 1048 1198 1170 1134 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 68 23-1091-01
WDL-010-1091-02 984 1012 1049 1198 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07072
WDL-010-1091-03 985 H8 1012 1049 1197 h8 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07073
WDL-010-1095-01 984 1012 1055 1198 1170 1133 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 62 FUN 1200 20 00 CC LM
WDL-010-1155-01 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/6-M8*1 159 90-32 1055/0-06035
WDL-010-1155-02 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/0-M10*1 159 FUN 1300 32 00 CC LM
WDL-010-1255-01 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 172 90-32 1255/0-06045
WDL-010-1255-02 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 172 FUN 1400 32 00 CC LM
WDL-010-1355-01 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 186 90-32 1355/0-06055
WDL-010-1355-02 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 186 SPASS 1500 32 00 CC LM
