Großhandel OEM/ODM WDC-010-xx-x Vierpunkt-Drehverbindung ohne Getriebe

Heim / Produkt / Großwälzlager / WDC-010-xx-x Vierpunkt-Drehverbindung ohne Getriebe

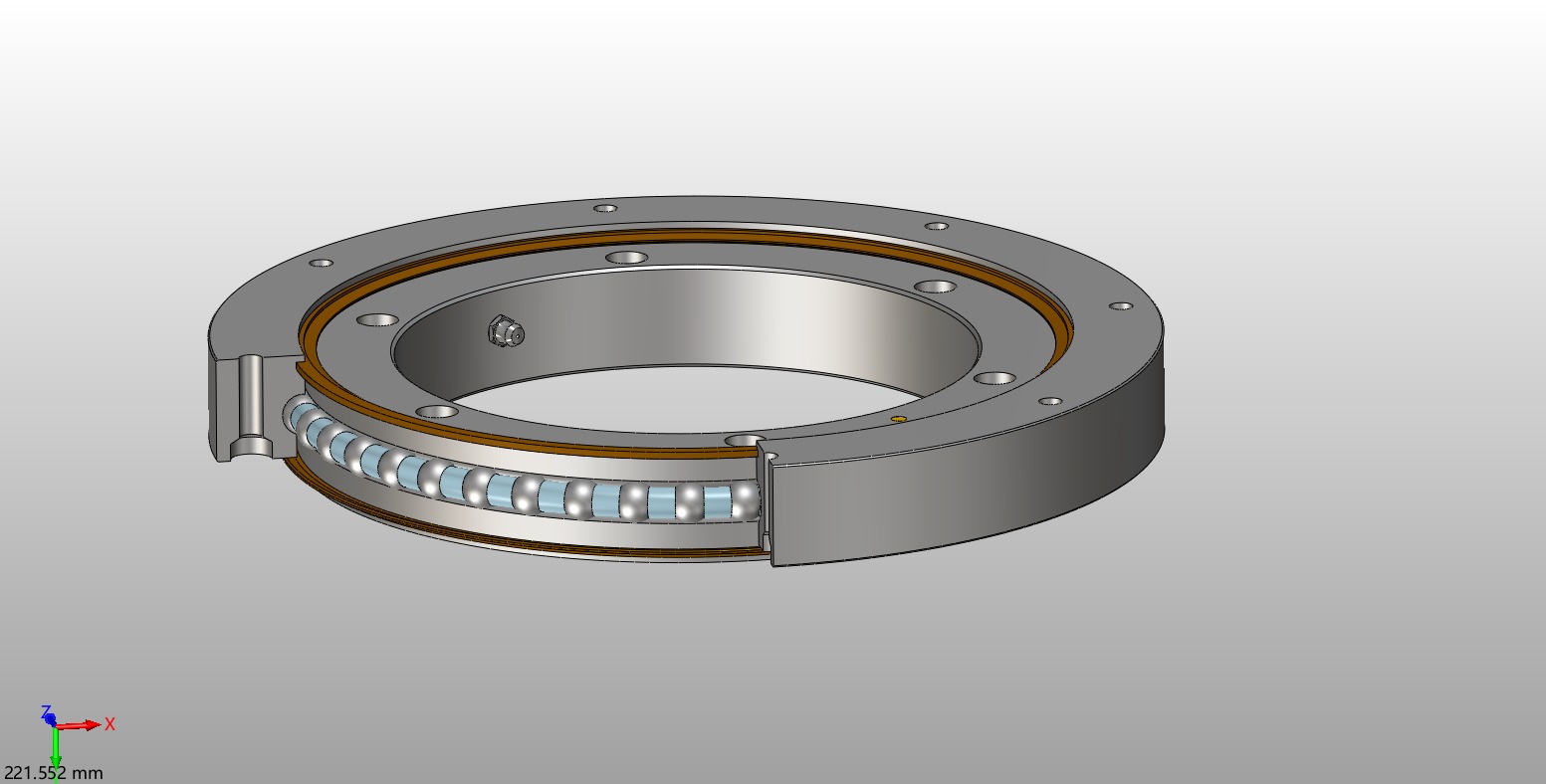

WDC-010-xx-x Vierpunkt-Drehverbindung ohne Getriebe

Handhabung, Lagerung und Transport von Großwälzlagern
1. Großwälzlager müssen sorgfältig be- und entladen werden.
2. Transport und Lagerung sollten horizontal erfolgen und die Lagerung muss in einem trockenen Raum erfolgen.
3. Der Hebevorgang sollte horizontal mit Ringschrauben erfolgen. Vermeiden Sie Kollisionen, insbesondere in radialer Richtung.
4. Die Außenfläche des Großwälzlagers ist mit Rostschutzöl beschichtet und die Rostschutzdauer beträgt im Allgemeinen sechs Monate. Bei Produkten mit einer Lagerdauer von mehr als sechs Monaten sind erneut Rostschutzverpackungen oder sonstige Lagermaßnahmen zu treffen.

Einbautipps für Großwälzlager:
Die Installations- und Anpassungshalterung hat im Allgemeinen eine zylindrische Struktur, wie in der folgenden Abbildung dargestellt, wobei die zylindrische Wand mit der Mitte der Lagerkugelbahn ausgerichtet ist.


Einbautipps für Großwälzlager:
Um eine lokale Überlastung des Großwälzlagers zu verhindern und seinen flexiblen Betrieb sicherzustellen, muss die Montagehalterung nach allen Schweißvorgängen behandelt werden, um innere Spannungen zu beseitigen. Außerdem muss die Montageebene bearbeitet und ihre Ebenheit (einschließlich Winkelabweichung der horizontalen Ebene) überprüft werden. innerhalb eines bestimmten Bereichs kontrolliert werden.
Zulässige Ebenheitswerte einschließlich Winkelabweichung
Durchmesser des Mittelkreises der Kugelbahn
DL(mm) 		Ebenenabweichung der Montagehalterung P(mm)
Einreihiger Vierpunkt-Kontaktkugeltyp Zweireihiger Kugeltyp Typ mit gekreuzten Rollen
~1000 0.15 0.2 0.1
>1000-1500 0.19 0.25 0.12
>1500-2000 0.22 0.3 0.15
>2000~2500 0.25 0.35 0.17
>2500-4000 0.3 0.4 0.2
>4000-6000 0.4 0.5 0.3
>6000-8000 0.5 0.6 0.4

Hinweise: Der Wert in der Tabelle ist der Maximalwert. Nur ein Peak darf diesen Wert im Bereich von 180° erreichen und im Bereich von 0°~90° ~180° stetig ansteigen oder fallen. Heben und Senken sind zur Vermeidung von Spitzenlasten nicht erlaubt.
+86-513-80311111 / +86-15050632597
kontaktieren Sie uns
VORHERIGE: WDB-010-xx-x Vierpunkt-Drehverbindung ohne Getriebe NÄCHSTEN:WDF-010-xx-x Vierpunkt-Drehverbindung ohne Getriebe
  • Parameter
  • Dimension
  • Holen Sie sich ein kostenloses Angebot

Lager
NEIN. 		Abmessung (mm) Gewicht
(kg) 		Ref. NEIN.
D d1 D D1 C H B W T N-M W1 T1 N1-M1 G
WDC-010-0093-01 50 68 150 132 20 25 20 13.5 5 8-Φ8.4 / / 8-M8 0/1-M4 1.9 010.08.0093.A
WDC-010-0108-01 60 80 154 136 18 20 16.5 / / 4-M8 11 5.5 6-Φ7 / 1.9 010.10.0108.A
WDC-010-0157-01 86 116 224 194 27 30 24 / 8-M10 16.5 13 8-Φ1 1/0-M6*1 6 010.11.0157.A
WDC-010-0189-01 120 150 250 223 35 40 35 / / 6-M10 17 10.5 8-Φ11 1/0-M8*1 9.5 010.14.0189.A
WDC-010-0200-01 120 152 280 248 50 60 50 20 13 12-Φ20 / / 12-M12 2/0-M8*1 17 010.20.0200.B
WDC-010-0210-01 155 185 260 240 27 31 27 14.5 10.5 8-Φ9 / / 8-M8 / 7 010.11.0210.A
WDC-010-0210-02 155 185 260 240 27 31 27 / / 8-M8 14.5 11 8-Φ9 / 7 010.11.0210.B
WDC-010-0252-01 200 H8 216 304 288 27 30 24 / / 8-M8 13.5 10 6-Φ9 1/0-Φ6 7.5 010.11.0252.F
WDC-010-0324-01 270 H7 290 380 g6 360 30 35 30 15 11 24-Φ9 / 24-M8 / 12 010.15.0324.A
WDC-010-0324-02 270 H7 290 380 g6 360 30 35 30 17 11 24-Φ11 / / 24-M8 / 11.4 010.12.0324.A
